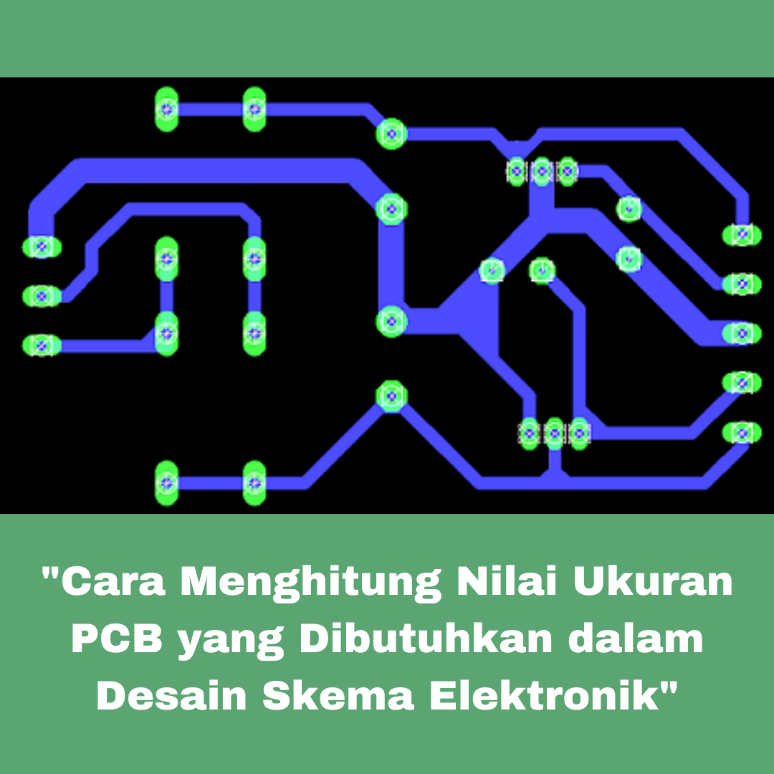

Cara Menghitung Nilai Ukuran PCB yang Dibutuhkan dalam Desain Skema Elektronik



Dalam proses desain dan pembuatan sirkuit elektronik, salah satu hal penting yang harus diperhatikan adalah pemilihan dan perancangan ukuran PCB (Printed Circuit Board) yang tepat. Ukuran PCB yang tepat akan memastikan komponen elektronik dapat terpasang dengan aman dan efisien di atasnya, serta memudahkan proses produksi dan perakitan.

Berikut adalah beberapa langkah mudah untuk menghitung ukuran PCB yang dibutuhkan dalam desain skema elektronik:

1. Tentukan jumlah dan ukuran komponen elektronik yang akan dipasang pada PCB. Perhatikan dimensi fisik dari setiap komponen, termasuk jarak antar pin, dimensi lebar dan panjang, serta tinggi.

2. Buat layout atau susunan komponen elektronik pada skema desain PCB. Susunan ini akan menentukan ukuran PCB yang dibutuhkan. Pastikan komponen elektronik tidak terlalu rapat satu sama lain, agar memudahkan proses perakitan dan perbaikan di kemudian hari.

3. Hitung jumlah koneksi atau jalur sirkuit pada PCB. Jumlah jalur sirkuit ini akan menentukan lebar PCB yang dibutuhkan. Semakin banyak jalur sirkuit, semakin lebar PCB yang dibutuhkan.

4. Tambahkan area tambahan di sekitar susunan komponen elektronik. Area tambahan ini akan digunakan untuk memudahkan proses perakitan dan perbaikan di kemudian hari. Area tambahan ini disebut clearance area, dan harus mencakup seluruh komponen elektronik serta jalur sirkuit.

5. Hitung luas total dari susunan komponen elektronik dan clearance area. Luas total ini akan menentukan ukuran panjang dan lebar PCB yang dibutuhkan. Luas total ini dapat dihitung dengan menggunakan rumus luas persegi panjang, yaitu panjang x lebar.

6. Tentukan ketebalan PCB yang dibutuhkan. Ketebalan PCB akan menentukan kekuatan dan keamanan dari PCB. Ketebalan PCB standar adalah 1.6 mm, namun dapat disesuaikan dengan kebutuhan.

7. Hitung jumlah layer pada PCB. Jumlah layer pada PCB akan menentukan kompleksitas dan kebutuhan ruang pada PCB. PCB single layer memiliki satu lapisan jalur sirkuit dan cocok untuk sirkuit sederhana. PCB double layer memiliki dua lapisan jalur sirkuit dan cocok untuk sirkuit kompleks.

Dalam proses perancangan PCB, penting untuk mempertimbangkan beberapa faktor lain, seperti jenis material PCB, jarak antar jalur sirkuit, dan tata letak jalur sirkuit yang efisien. Dengan mengikuti langkah-langkah di atas, diharapkan dapat membantu para perancang sirkuit elektronik dalam memilih dan menghitung ukuran PCB yang tepat untuk kebutuhan desain mereka.
