Kapasitor dan Frekuensi: Bagaimana Mereka Mempengaruhi Sinyal dalam Rangkaian?



Kapasitor adalah komponen elektronik yang sangat penting dalam berbagai aplikasi, khususnya dalam pengelolaan dan pengaturan sinyal listrik. Salah satu aspek penting dari kapasitor adalah kemampuannya untuk mempengaruhi sinyal berdasarkan frekuensi. Dalam artikel ini, kita akan membahas bagaimana kapasitor mempengaruhi sinyal dalam rangkaian elektronik dan peran pentingnya dalam berbagai aplikasi.



1. Dasar-Dasar Kapasitor dan Frekuensi

Kapasitor adalah komponen yang menyimpan dan melepaskan energi listrik dalam bentuk muatan. Kemampuan kapasitor untuk mempengaruhi sinyal tergantung pada frekuensi sinyal yang melewatinya. Konsep ini dapat dijelaskan dengan menggunakan hukum dasar dari kapasitor dan frekuensi:

- Impedansi Kapasitor:

  - Impedansi kapasitor (\(Z_C\)) didefinisikan sebagai resistansi yang diberikan oleh kapasitor terhadap arus listrik, dan ini bergantung pada frekuensi sinyal. Rumus impedansi kapasitor adalah \(Z_C = \frac{1}{j \omega C}\), di mana \(\omega\) adalah frekuensi sudut (2π x frekuensi dalam Hz), dan \(C\) adalah kapasitansi. Ini menunjukkan bahwa impedansi kapasitor berbanding terbalik dengan frekuensi sinyal.

- Pengaruh Frekuensi:

  - Pada frekuensi rendah, impedansi kapasitor tinggi, sehingga kapasitor berfungsi hampir seperti isolator. Sebaliknya, pada frekuensi tinggi, impedansi kapasitor rendah, sehingga kapasitor berfungsi hampir seperti konduktor.



2. Peran Kapasitor dalam Penyaringan Sinyal

Kapasitor digunakan dalam berbagai jenis filter untuk memanipulasi sinyal berdasarkan frekuensinya. Filter ini dapat digolongkan menjadi beberapa tipe, tergantung pada cara mereka memproses sinyal:

- Filter Low-Pass:

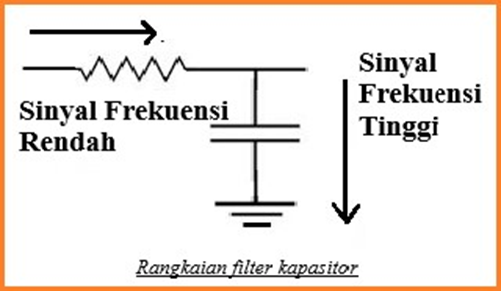

  - Filter ini memungkinkan frekuensi rendah untuk melewati dan menghambat frekuensi tinggi. Kapasitor dalam filter low-pass bekerja dengan mengalihkan sinyal frekuensi tinggi ke ground, sementara sinyal frekuensi rendah diteruskan. Ini berguna dalam aplikasi audio untuk menghilangkan noise frekuensi tinggi.

- Filter High-Pass:

  - Filter ini memungkinkan frekuensi tinggi untuk melewati dan menghambat frekuensi rendah. Dalam filter high-pass, kapasitor menghambat sinyal frekuensi rendah dan memungkinkan sinyal frekuensi tinggi diteruskan. Ini sering digunakan dalam pengolahan sinyal untuk meningkatkan frekuensi tinggi atau dalam aplikasi komunikasi untuk memisahkan sinyal dari gangguan frekuensi rendah.

- Filter Band-Pass dan Band-Stop:

  - Filter band-pass memungkinkan rentang frekuensi tertentu melewati dan menghambat frekuensi di luar rentang tersebut. Filter band-stop, sebaliknya, menghambat rentang frekuensi tertentu dan memungkinkan frekuensi di luar rentang tersebut melewati. Kedua filter ini sering menggunakan kombinasi kapasitor dan komponen lainnya untuk memodifikasi sinyal sesuai kebutuhan aplikasi.



3. Pengaruh Kapasitor pada Rangkaian Oscillator

Kapasitor memainkan peran penting dalam rangkaian oscillator, yang digunakan untuk menghasilkan sinyal berfrekuensi tetap. Dalam rangkaian oscillator, kapasitansi kapasitor bersama dengan induktansi atau resistor menentukan frekuensi osilasi.

- Rangkaian LC (Induktor-Kapasitor):

  - Dalam rangkaian LC, kapasitor dan induktor bekerja sama untuk menentukan frekuensi osilasi. Frekuensi resonansi rangkaian LC ditentukan oleh rumus \(f = \frac{1}{2 \pi \sqrt{LC}}\), di mana \(L\) adalah induktansi dan \(C\) adalah kapasitansi. Dengan mengubah nilai kapasitor, frekuensi osilasi dapat diatur sesuai kebutuhan.

- Rangkaian RC (Resistor-Kapasitor):

  - Dalam rangkaian RC, kapasitansi bersama dengan nilai resistor menentukan frekuensi osilasi. Frekuensi cutoff untuk rangkaian RC diatur oleh rumus \(f_c = \frac{1}{2 \pi RC}\), di mana \(R\) adalah resistansi dan \(C\) adalah kapasitansi. Rangkaian RC sering digunakan dalam aplikasi seperti timer dan penunda waktu.



4. Penggunaan Kapasitor dalam Pengaturan Impedansi

Kapasitor juga digunakan untuk menyesuaikan impedansi dalam rangkaian elektronik, yang penting dalam memastikan bahwa sinyal dikirim dengan efisiensi maksimal tanpa kehilangan kualitas.

- Penyesuaian Impedansi:

  - Dalam rangkaian audio dan RF, kapasitor digunakan untuk menyesuaikan impedansi antara sumber sinyal dan beban. Ini mencegah refleksi sinyal dan memastikan bahwa sinyal diteruskan dengan efisiensi tinggi.

- Penghalang DC:

  - Kapasitor digunakan sebagai penghalang DC dalam rangkaian sinyal AC, memastikan bahwa hanya sinyal AC yang diteruskan dan komponen DC dihilangkan.



Kesimpulan

Kapasitor memainkan peran vital dalam mengelola sinyal listrik berdasarkan frekuensi dalam rangkaian elektronik. Dengan memahami bagaimana kapasitor mempengaruhi sinyal pada berbagai frekuensi, Anda dapat merancang dan mengoptimalkan rangkaian elektronik untuk berbagai aplikasi, mulai dari penyaringan sinyal hingga pengaturan frekuensi dan penyesuaian impedansi. Kemampuan kapasitor untuk memodifikasi dan mengatur sinyal dengan efektif memungkinkan pengembangan perangkat elektronik yang lebih efisien dan handal.
