Cara Menggunakan Buzzer Aktif dan Pasif dengan Arduino






Buzzer merupakan salah satu komponen elektronik yang sering digunakan dalam berbagai proyek Arduino untuk menghasilkan suara atau nada tertentu. Dalam dunia elektronika, terdapat dua jenis buzzer yang umum digunakan, yaitu buzzer aktif dan buzzer pasif. Artikel ini akan membahas cara menggunakan kedua jenis buzzer tersebut dengan Arduino.

1. Perbedaan Buzzer Aktif dan Buzzer Pasif

Sebelum mulai menggunakannya, penting untuk memahami perbedaan antara buzzer aktif dan buzzer pasif:

  • Buzzer Aktif: Sudah memiliki rangkaian osilator internal, sehingga akan berbunyi langsung saat diberi tegangan.
  • Buzzer Pasif: Tidak memiliki osilator internal dan membutuhkan sinyal PWM untuk menghasilkan suara dengan nada tertentu.

2. Cara Menggunakan Buzzer Aktif dengan Arduino

Buzzer aktif sangat mudah digunakan karena hanya memerlukan tegangan untuk menghasilkan suara. Berikut cara menghubungkannya ke Arduino:

Komponen yang Dibutuhkan:

  • Arduino Uno
  • Buzzer aktif
  • Resistor 100Ω (opsional)
  • Kabel jumper
  • Breadboard

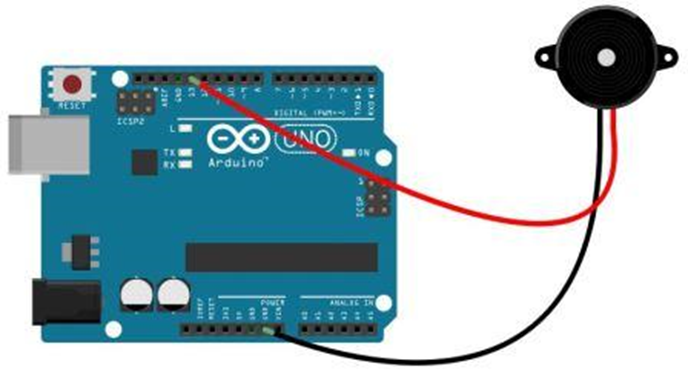

Rangkaian:

  1. Sambungkan pin positif (+) buzzer ke pin digital Arduino (misalnya pin 9).
  2. Sambungkan pin negatif (-) buzzer ke GND Arduino.



Kode Program:

int buzzer = 9; // Pin untuk buzzer



void setup() {

  pinMode(buzzer, OUTPUT);

}



void loop() {

  digitalWrite(buzzer, HIGH); // Hidupkan buzzer

  delay(1000); // Tunggu 1 detik

  digitalWrite(buzzer, LOW); // Matikan buzzer

  delay(1000); // Tunggu 1 detik

}

Kode ini akan membuat buzzer berbunyi selama 1 detik dan mati selama 1 detik secara berulang.

3. Cara Menggunakan Buzzer Pasif dengan Arduino

Buzzer pasif memerlukan sinyal PWM untuk menghasilkan suara dengan nada tertentu.

Komponen yang Dibutuhkan:

  • Arduino Uno
  • Buzzer pasif
  • Kabel jumper
  • Breadboard

Rangkaian:

  1. Sambungkan pin positif (+) buzzer ke pin digital Arduino (misalnya pin 9).
  2. Sambungkan pin negatif (-) buzzer ke GND Arduino.

Kode Program:

int buzzer = 9; // Pin untuk buzzer



void setup() {

  pinMode(buzzer, OUTPUT);

}



void loop() {

  tone(buzzer, 1000); // Buzzer berbunyi dengan frekuensi 1000 Hz

  delay(1000);

  noTone(buzzer); // Matikan buzzer

  delay(1000);

}

Kode ini akan membuat buzzer berbunyi dengan nada 1000 Hz selama 1 detik, kemudian berhenti selama 1 detik, dan berulang terus-menerus.



Kesimpulan

Buzzer aktif lebih mudah digunakan karena cukup diberi tegangan untuk berbunyi, sedangkan buzzer pasif membutuhkan sinyal PWM agar dapat menghasilkan berbagai nada. Pemilihan jenis buzzer tergantung pada kebutuhan proyek Anda. Dengan menggunakan Arduino, Anda bisa dengan mudah mengontrol kedua jenis buzzer ini untuk berbagai aplikasi.

Semoga artikel ini bermanfaat dan selamat mencoba!
