Membuat Alarm Sederhana dengan Buzzer Aktif dan Sensor PIR



Alarm adalah salah satu sistem keamanan yang sering digunakan untuk mendeteksi gerakan dan memberikan peringatan. Dalam artikel ini, kita akan membuat alarm sederhana menggunakan buzzer aktif dan sensor PIR (Passive Infrared) untuk mendeteksi pergerakan.

1. Komponen yang Dibutuhkan

Sebelum memulai, pastikan Anda memiliki komponen berikut:

• Arduino Uno (atau jenis lain)
• Sensor PIR HC-SR501
• Buzzer aktif
• Resistor 100Ω (opsional)
• Kabel jumper
• Breadboard

2. Cara Kerja Sensor PIR dan Buzzer Aktif

Sensor PIR dapat mendeteksi gerakan berdasarkan perubahan radiasi inframerah di sekitarnya. Ketika sensor mendeteksi gerakan, outputnya akan berubah menjadi HIGH, yang kemudian akan mengaktifkan buzzer untuk berbunyi sebagai tanda peringatan.

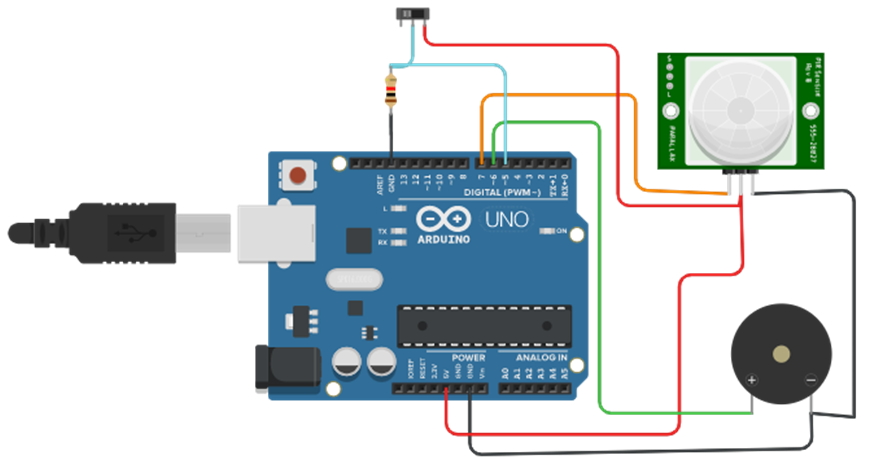

3. Rangkaian Alarm dengan Sensor PIR dan Buzzer

Berikut adalah cara menghubungkan komponen:

1. Sambungkan pin VCC sensor PIR ke 5V Arduino.
2. Sambungkan pin GND sensor PIR ke GND Arduino.
3. Sambungkan pin OUT sensor PIR ke pin digital 2 Arduino.
4. Sambungkan pin positif (+) buzzer ke pin digital 9 Arduino.
5. Sambungkan pin negatif (-) buzzer ke GND Arduino.

4. Kode Program Arduino

Setelah semua komponen terhubung, gunakan kode berikut untuk mengaktifkan alarm saat sensor PIR mendeteksi gerakan:

#define PIR_SENSOR 2  // Pin sensor PIR

#define BUZZER 9       // Pin buzzer



void setup() {

  pinMode(PIR_SENSOR, INPUT);

  pinMode(BUZZER, OUTPUT);

  Serial.begin(9600);

}



void loop() {

  int motion = digitalRead(PIR_SENSOR);

  if (motion == HIGH) {

    digitalWrite(BUZZER, HIGH);

    Serial.println("Gerakan terdeteksi! Alarm berbunyi.");

    delay(2000);

    digitalWrite(BUZZER, LOW);

  }

  delay(500);

}

Kode di atas akan membuat buzzer berbunyi selama 2 detik setiap kali sensor PIR mendeteksi pergerakan.

5. Penggunaan dan Pengembangan

Sistem alarm sederhana ini dapat digunakan untuk berbagai aplikasi, seperti:

• Sistem keamanan rumah.
• Alarm peringatan untuk ruangan tertentu.
• Pendeteksi kehadiran seseorang di area tertentu.

Untuk pengembangan lebih lanjut, Anda bisa menambahkan LED sebagai indikator tambahan atau menghubungkan sistem ini ke jaringan IoT untuk pemantauan jarak jauh.

Kesimpulan

Dengan menggunakan sensor PIR dan buzzer aktif, Anda dapat membuat alarm sederhana yang efektif dalam mendeteksi gerakan dan memberikan peringatan suara. Proyek ini mudah dibuat dan sangat berguna untuk meningkatkan keamanan. Semoga artikel ini bermanfaat dan selamat mencoba!
