Panduan Lengkap Instalasi Sensor Api pada Arduino & ESP32





Pengantar

Sensor api adalah perangkat penting dalam sistem deteksi kebakaran yang dapat digunakan dalam berbagai proyek elektronika. Dengan menggunakan Arduino atau ESP32, Anda dapat dengan mudah mengintegrasikan sensor api untuk mendeteksi keberadaan api dan memberikan peringatan dini. Artikel ini akan memberikan panduan langkah demi langkah untuk menginstalasi sensor api pada Arduino dan ESP32.

Peralatan yang Diperlukan

Sebelum memulai, pastikan Anda memiliki peralatan berikut:

  • Sensor Api (KY-026 atau sejenisnya)
  • Board Arduino (Uno, Mega, atau lainnya) atau ESP32
  • Kabel jumper
  • LED atau buzzer (opsional, untuk indikator alarm)
  • Resistor (jika diperlukan)
  • Software Arduino IDE

Cara Kerja Sensor Api

Sensor api bekerja dengan mendeteksi radiasi inframerah yang dihasilkan oleh nyala api. Ketika sensor mendeteksi api, ia akan mengeluarkan sinyal digital atau analog yang dapat dibaca oleh mikrokontroler seperti Arduino atau ESP32.

Instalasi pada Arduino

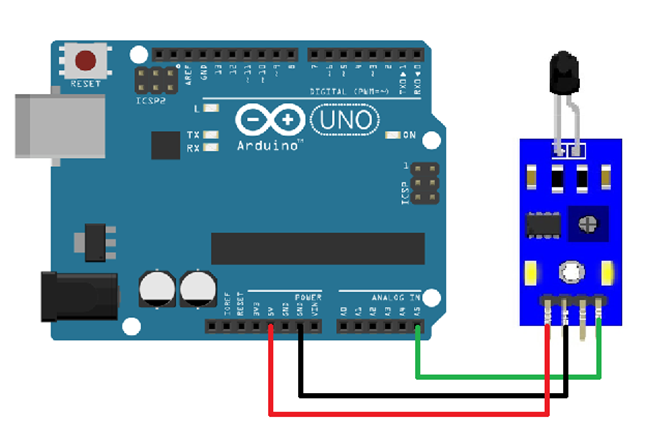

  1. Koneksi Kabel:
    • VCC sensor → 5V Arduino
    • GND sensor → GND Arduino
    • DO (Digital Output) sensor → Pin digital Arduino (misalnya D2)
    • AO (Analog Output, jika digunakan) → Pin analog Arduino (A0)
  2. Kode Program:

int sensorPin = 2; // Pin digital yang digunakan

int sensorValue;



void setup() {

    pinMode(sensorPin, INPUT);

    Serial.begin(9600);

}



void loop() {

    sensorValue = digitalRead(sensorPin);

    if (sensorValue == LOW) {

        Serial.println("Api terdeteksi!");

    } else {

        Serial.println("Tidak ada api");

    }

    delay(500);

}

Instalasi pada ESP32

  1. Koneksi Kabel:
    • VCC sensor → 3.3V ESP32
    • GND sensor → GND ESP32
    • DO sensor → Pin digital ESP32 (misalnya GPIO 15)
  2. Kode Program:

#define SENSOR_PIN 15



void setup() {

    pinMode(SENSOR_PIN, INPUT);

    Serial.begin(115200);

}



void loop() {

    int sensorState = digitalRead(SENSOR_PIN);

    if (sensorState == LOW) {

        Serial.println("Api terdeteksi!");

    } else {

        Serial.println("Tidak ada api");

    }

    delay(500);

}

Pengujian Sensor

  1. Upload kode ke Arduino atau ESP32 menggunakan Arduino IDE.
  2. Buka Serial Monitor untuk melihat output sensor.
  3. Arahkan sumber api (seperti korek api) ke sensor dan amati perubahan output.
  4. Tambahkan LED atau buzzer sebagai indikator jika diperlukan.

Kesimpulan

Menggunakan sensor api dengan Arduino atau ESP32 adalah cara yang efektif untuk mendeteksi kebakaran dalam proyek elektronik. Dengan mengikuti panduan ini, Anda dapat dengan mudah menginstalasi dan menguji sensor api untuk berbagai aplikasi keamanan. Pastikan untuk menyesuaikan kode dan rangkaian sesuai dengan kebutuhan spesifik proyek Anda.
